路線図 中央線 東京−小淵沢

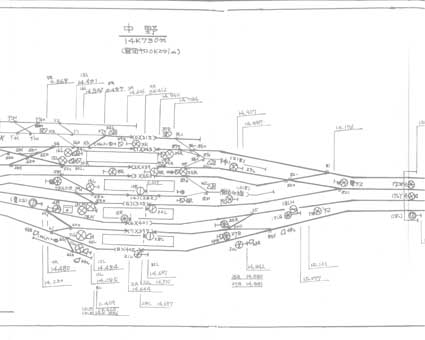

路線図ですが、信号機の配置、踏切の位置、勾配、曲線などがわかります。信号機の配置がわかるという事は、最小運転間隔を計算で求めることもできます。勾配などを知ることにより実測する場合に平坦な場所を選ぶこともできます。これらはほとんど出回らないので貴重かと思います。
連続して印刷されているので、半ページ毎ずらしてスキャンしていっています。
昭和46年3月のものなので、複々線区間は三鷹まで記載されています。
中央線の2分10秒運転を支えた閉塞区間と信号機類を是非ご覧ください。

2008.-8.30 Nobuyuki Nagao
